Część Allen Bradley 1756-IB16D Cyfrowy moduł wejściowy DC ControlLogix

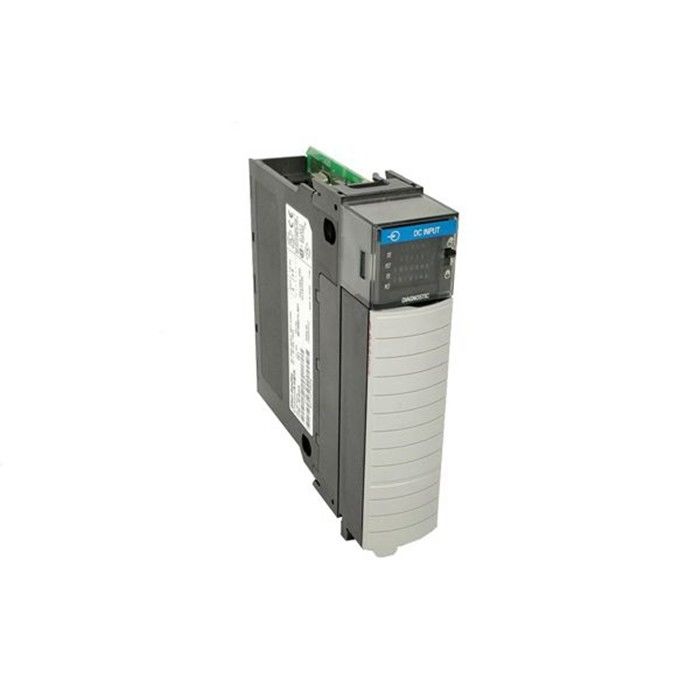

Allen Bradley 1756-IB16D Moduł cyfrowych wejść DC ControlLogix

1756-IB16D

Allen-Bradley 1756-IB16D to cyfrowy moduł we/wy ControlLogix DC.Dla tego konkretnego modułu wejść dostępnych jest 16 wejść diagnostycznych, po 4 punkty w grupie.Kompatybilny z obudową 1756 ControlLogix, wymaga obudowy RTB lub wyjmowanej listwy zaciskowej, która jest tylko obudową 1756-TBNH lub 1756-TBSH.

Podobnie jak w przypadku innych modułów diagnostycznych, 1756-IB16D ma na celu dostarczanie dodatkowych informacji do sterownika, takich jak wykrywanie braku obciążenia, znacznik czasu wystąpienia lub usunięcia usterki modułu oraz testy pulsacyjne.Należy zauważyć, że ten moduł nie wskazuje przepalonego lub usuniętego bezpiecznika dla funkcji diagnostycznej odłączenia przewodu.

Model 1756-IB16D ma zakres napięcia roboczego od 10 do 30 V prądu stałego i kategorię napięciową 12/24 V prądu stałego, przy nominalnym napięciu wejściowym 24 V prądu stałego.Charakteryzuje się opóźnieniem wejściowym wynoszącym nominalnie 340 µs lub sprzętowym opóźnieniem do 1 ms plus wybierany przez użytkownika czas filtrowania (0, 1 lub 2 ms) dla stanu „wyłączony” i „włączony”.Opóźnienie wejścia „on” do „off” wynosi nominalnie 740 µs lub do 4 ms czasu opóźnienia sprzętowego plus wybierany przez użytkownika czas filtrowania 0, 1, 9 lub 18 ms.Ma całkowitą moc płyty montażowej 0,84 W, maksymalne rozpraszanie mocy 5,8 W przy 60 stopniach Celsjusza i maksymalne rozpraszanie ciepła 19,78 BTU/godz.W stanie wyłączenia 1756-IB16D ma maksymalne napięcie 5 W i maksymalny prąd 1,5 mA.W stanie włączonym prąd wynosi od 2 mA przy 10 V DC do 13 mA przy 30 V DC.Dodatkowo jego maksymalny prąd rozruchowy wynosi 250 mA.
