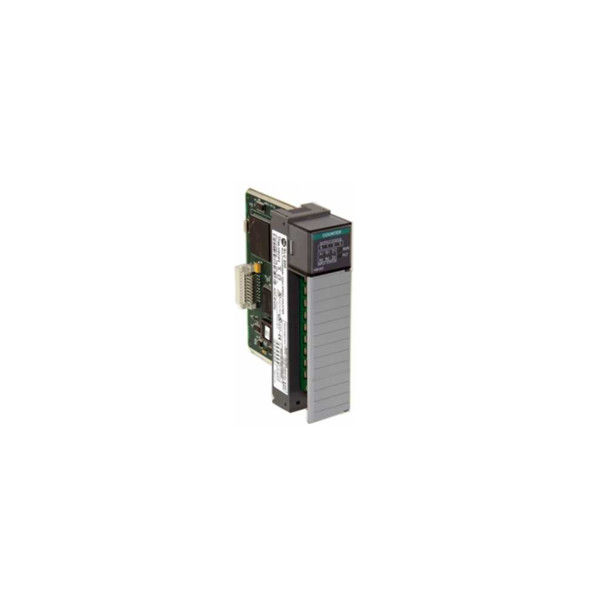

Wielokanałowy moduł wejściowy Allen Bradley 1746-HSCE2 SLC 500 Szybki licznik

Allen Bradley 1746-HSCE2 SLC 500 moduł wejściowy wielokanałowy Szybki licznik

1746-HSCE2

1756-HSCE2 to wielokanałowy moduł szybkiego licznika.Ten moduł jest inteligentnym modułem, używanym do określonych celów zliczania, sumowania, monitorowania pozycji i innych szybkich aplikacji.Ten moduł jest dostarczany z ±A1, ±B1, ±Z1, ±A2, ±B2 i ±Z2 z zakresem napięcia wejściowego od 4,2 VDC do 12VDC i od 10VDC do 30VDC.Jest również wyposażony w osiem (8) wyjść, które składają się z czterech (4) wirtualnych i czterech (4) rzeczywistych wyjść źródłowych 5-30 VDC.

Kanały wejściowe tego modułu akceptują sygnały o minimalnej szerokości impulsu 475 ns z minimalną separacją impulsów 200 ns i maksymalną częstotliwością wejściową 1 MHz.Ten moduł ma izolację płyty montażowej 1000 V i izolację kanału do wyjścia 500 V.Każdy kanał modułu ma zakres napięcia wejściowego od 4,2 V DC do 12 V DC przy zasilaniu 5 V DC i od 10 V DC do 30 V DC przy zasilaniu 24 V DC.

Specyfikacje wyjściowe modułu obejmują zakres napięcia wyjściowego 5-30 VDC z maksymalnym prądem wyjściowym w stanie włączenia na kanał wynoszącym 1,0 A, podczas gdy maks.Prąd stanu włączenia na moduł wynosi 2,0 A przy 40°C i 1,5 A przy 60°C.Maksymalny spadek napięcia w stanie włączenia wynosi 0,5 V, a maksymalny prąd upływu w stanie wyłączenia 100 µA.1746-HSCES ma izolację płyty montażowej 1000 V i izolację wyjścia do wejścia 500 V.

Moduł ten można skonfigurować do wykonywania zliczania w obu kierunkach.Obsługuje do czterech (4) liczników impulsów lub dwóch (2) liczników kwadraturowych.Każdy licznik modułów może zliczać do +/- 8 388 607, skonfigurowany jako licznik liniowy lub pierścieniowy.Ten moduł licznika posiada dedykowany procesor do przetwarzania sygnałów.Może być używany w całym systemie SLC 500 oraz z modułem adaptera zdalnych wejść/wyjść SLC (RIO) 1747-ASB jako komponent RIO.
