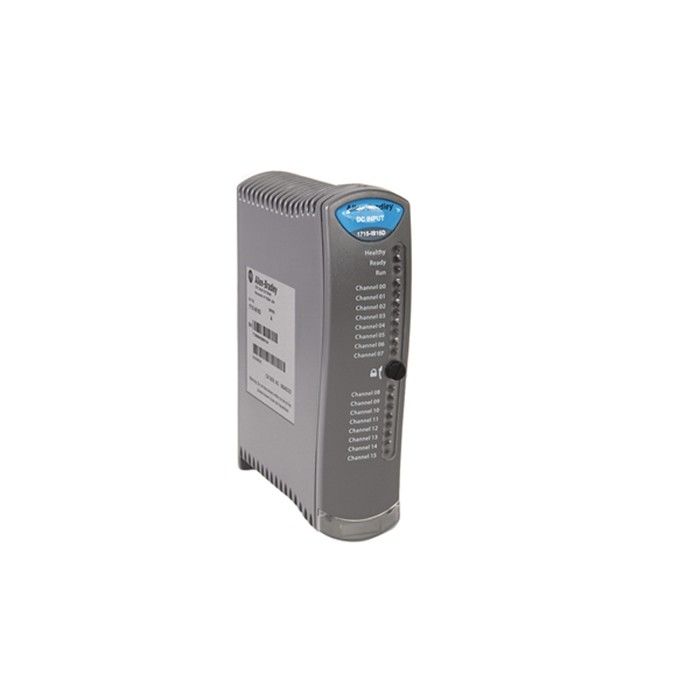

Dyskretny moduł wejściowy PLC Allen Bradley 1715-IB16D Nadmiarowe wejścia/wyjścia

1715-IB16D

Allen-Bradley 1715-IB16D jest częścią redundantnego systemu I/O.Ten moduł to szesnastokanałowy (16) kanałowy moduł wejść dyskretnych, który jest używany głównie w krytycznych aplikacjach, zwiększając dostępność systemu i skracając przestoje.Model 1715-IB16D akceptuje zakres napięcia sygnału wejściowego 18–32 VDC przy nominalnym napięciu wejściowym 24 VDC i znamionowym prądzie wejściowym 260 mA.Ten moduł ma maksymalną prędkość narastania 3600 V/s i maksymalny czas translacji 1/(czas skanowania aplikacji + 10 ms) Hz.W przypadku okablowania sygnałowego zalecany rozmiar przewodu to 0,33–1,5 mm2 lub 22–16 AWG, jednożyłowy lub wielożyłowy przewód miedziany o minimalnej wartości znamionowej izolacji 85°C (185°F) lub wyższej.Odpowiedni typ bezpiecznika do użytku z 1715-IB16D to bezpiecznik 125 V, 50 mA typu T.1757-IB16D ma temperaturę roboczą -25…70°C (-13…158°F);temperatura spoczynkowa -40…85 °C (-40…185 °F);maksymalna temperatura otaczającego powietrza 70°C (158°F) wraz z wymaganą wilgotnością względną 10-95%, bez kondensacji.Posiada obudowę typu otwartego i musi być instalowany w obudowie nieprzekraczającej 2 g przy wibracjach i wstrząsach 10…500 Hz 25 g w przypadku montażu na szynie DIN lub 30 g w przypadku montażu panelowego.Ten moduł posiada certyfikaty różnych jednostek normalizacyjnych i certyfikujących, takich jak cULus, CE, C-Tick, Ex, IECEx, KC i bezpieczeństwo funkcjonalne.Ten moduł ma podstawowy typ izolacji, z napięciem znamionowym izolacji 50 V (ciągłym).Izolacja między portami we/wy a płytą tylną.Ten moduł waży 360 gramów 12,70 uncji i ma wymiary 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 cala).

Allen-Bradley 1715-IB16D to 16-kanałowy moduł wejść cyfrowych, który jest częścią redundantnych systemów we/wy Allen-Bradley 1715.Funkcje 1715-IB16D obejmują niezależne, izolowane galwanicznie kanały wejściowe, zintegrowane testy diagnostyczne i funkcje nadzorujące oraz opcję usuwania i wymiany komponentów online (w trybie dupleksu sygnały nie są przerywane).Gdy 1715-IB16D jest używany z zespołem zakończeń simplex 1715-TASIB16D, nie jest izolowany.

Wymagania dotyczące zasilania płyty montażowej dla 1715-IB16D wynoszą 260 miliamperów przy napięciu od 18 do 32 woltów prądu stałego.Maksymalne szybkości narastania wynoszą 3600 V/s.Maksymalna szybkość translacji wynosi 1/(czas skanowania aplikacji + 10 milisekund) Hz.Napięcie izolacji wynosi 50 woltów (ciągłe).Moduł jest testowany pod napięciem 500 V przez 60 sekund.Straty mocy dla systemu wynoszą maksymalnie 4 W, a dla pętli polowych maksymalnie 0,2 W na pętlę.Przybliżona waga 1715-IB16D wynosi 360 gramów.Wymiary 1715-IB16D to 166 x 42 x 118 milimetrów.Do stosowania z 1715-IB16D zaleca się stosowanie litego lub skręcanego drutu miedzianego (od 22 do 16 AWG) o temperaturze 85 stopni Celsjusza lub wyższej.Zakresy temperatury roboczej i wilgotności względnej dla modelu 1715-IB16D wynoszą odpowiednio od -25 do 70 stopni Celsjusza i od 10 do 95%.Otaczające powietrze powinno mieć temperaturę maksymalnie 70 stopni Celsjusza.Zakres temperatur przechowywania wynosi od -40 do 85 stopni Celsjusza.Odporność na wstrząsy podczas pracy wynosi 25 gramów w przypadku montażu na szynie DIN i 30 gramów w przypadku montażu na panelu.
