200/240 V AC Allen Bradley 1746-IM16 SLC 500 Moduł wejść dyskretnych

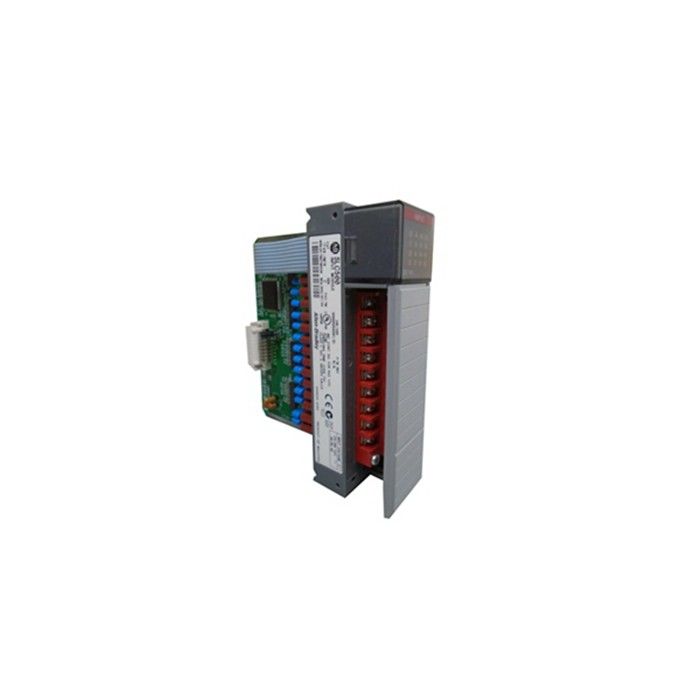

Allen-Bradley 1746-IM16 to moduł wejść dyskretnych SLC 500

1746-IM16

Allen-Bradley 1746-IM16 to moduł wejściowy AC SLC 500.Moduł ten jest w szczególności modułem wejść dyskretnych, zawierającym szesnaście (16) kanałów wejściowych w jednej grupie.Każdy kanał tego modułu wejściowego działa w zakresie napięcia wejściowego 170-265 V AC, 47-63 Hz przy nominalnym sygnale wejściowym 200/240 V AC.

Ten moduł pasuje do każdej obudowy SLC 500.Może być instalowany w lokalnej szafie rack, w której zainstalowany jest procesor SLC 500;do kasety rozszerzającej SLC 500 lub jako moduł składowy rozproszonych systemów I/O w większych systemach sterowania.Pobór prądu przez płytę montażową wynosi 0,085 ampera przy 5 woltach prądu stałego.Każdy kanał wykazuje opóźnienie sygnału wynoszące 35 milisekund dla zmiany stanu z WYŁ. na WŁ. i 45 milisekund dla zmiany stanu z WŁ. na WYŁ.Maksymalne napięcie w stanie wyłączonym wynosi 50 V AC, a maksymalny prąd w stanie wyłączonym wynosi 2 miliampery.Ponadto prąd wejściowy modułu wynosi 12 miliamperów przy 240 V prądu zmiennego, nominalnie i jest w stanie wytrzymać maksymalny prąd rozruchowy 1,6 ampera przy maksymalnym czasie trwania 5 milisekund.

Ten moduł idealnie nadaje się do łączenia urządzeń sygnalizacyjnych, które dostarczają prąd zmienny o napięciu 200/240 V do kanałów wejściowych modułu.Może być również używany z urządzeniami wejściowymi DC;jednakże zewnętrzny przekaźnik pośredniczący musi być zainstalowany z napięciem przemiennym doprowadzanym do styków przekaźnika pośredniczącego.Nie ma określonego limitu liczby instancji instalacji dozwolonych dla tego modułu.Zależy to głównie od liczby operacji we/wy, które procesor hosta jest w stanie obsłużyć, oraz rozmiaru wbudowanej pamięci.

Ta treść została napisana i skompilowana przez dosupply.com i nie powinna być kopiowana.
