24 V Allen Bradley PLC 1734-OB4 POINT I/O Cyfrowe moduły wyjściowe do pozyskiwania prądu stałego

Allen-Bradley 1734-OB4 POINT I/O Cyfrowe moduły wyjściowe 24 V DC Sourcing

1734-OB4

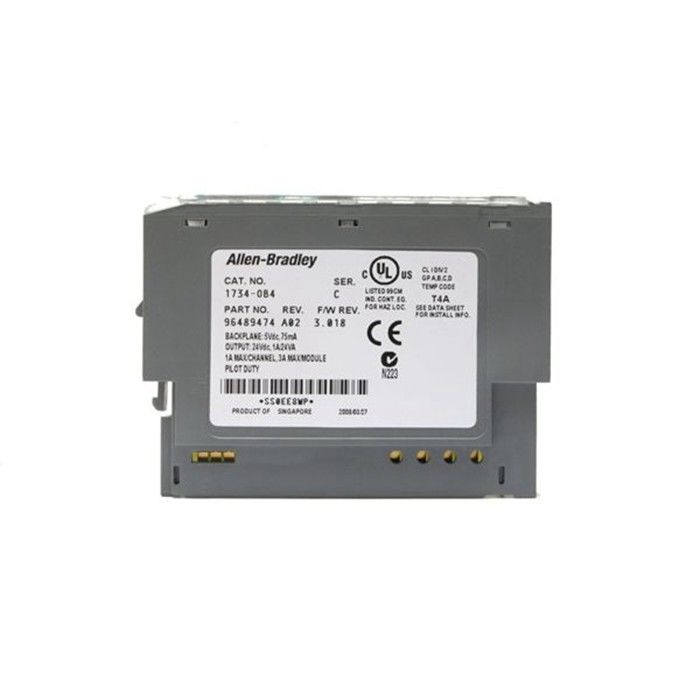

1734-OB4 to moduł programowalnego sterownika logicznego (PLC) należący do rodziny produktów POINT IO produkowanych przez firmę Rockwell Automation.Ten moduł jest modułem wyjścia dyskretnego POINT IO 24 VDC, który służy do zasilania lub uruchamiania obciążeń elektrycznych i siłowników, takich jak lampki kontrolne, urządzenia uruchamiane solenoidem, przekaźniki, brzęczyk, klakson, syrena, sygnalizatory i inne komponenty.
Ten moduł jest zbudowany z czterech (4) modułów zaopatrzenia 24 VDC.Posiada również cztery (4) wskaźniki stanu dedykowane dla każdego kanału, które służą do wskazywania aktywności każdego kanału.Posiada również dwa (2) zielone lub czerwone wskaźniki stanu, które dostarczają informacji zwrotnych o stanie modułu i sieci.
Wymagany zespół podstawy okablowania dla tego modułu to 1734-TB lub 1734-TBS.Moduł nie może pracować bez tych zespołów, w tym adaptera komunikacyjnego POINT IO.Może być używany z platformami kontrolerów CompactLogix i ControlLogix.
Rozmiar rejestru tego modułu wyjść dyskretnych wynosi 1 bajt.Kanały 0, 1, 2 i 3 są przypisane odpowiednio do bitów 0, 1, 2 i 3.Pozostałe bity, takie jak bit 4, 5, 6 i 7, nie są używane.Dostęp do tego rejestru wyjściowego można uzyskać w tablicach rejestrów głównego kontrolera.
Allen-Bradley 1734-OB4 to moduł POINT IO z czterema (4) nieizolowanymi kanałami wyjściowymi.Jego napięcie nominalne wynosi 24 wolty prądu stałego, a zakres napięcia w stanie włączenia wynosi od 10 do 28,8 woltów prądu stałego.Maksymalny spadek napięcia w stanie włączenia wynosi 0,2 V prądu stałego.Minimalny prąd w stanie WŁĄCZENIA na kanał wynosi 1,0 mA, a wartość szczytowa napięcia w stanie WYŁĄCZENIA wynosi 28,8 V DC.Znamionowy prąd wyjściowy wynosi 1,0 A na wyjście i nie przekracza maksymalnie 3,0 A na moduł.1734-OB4 jest wyposażony w różne wskaźniki świetlne, 4 żółte dla stanu wyjść i 2 zielone/czerwone dla stanu modułu i sieci.Moment obrotowy śruby podstawy modelu wynosi 0,8 Nm (7 funtów na cal). Rozpraszanie mocy wynosi 28,8 V prądu stałego przy 1,2 W, a rozpraszanie ciepła jest największe przy 28,8 V prądu stałego i 4,1 BTU/godz.
