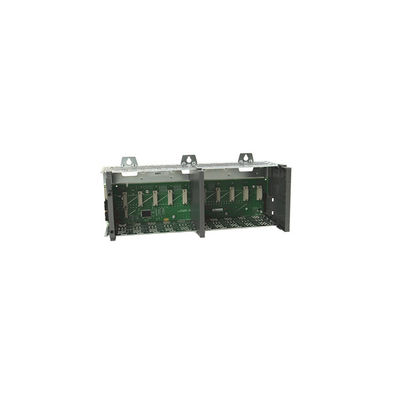

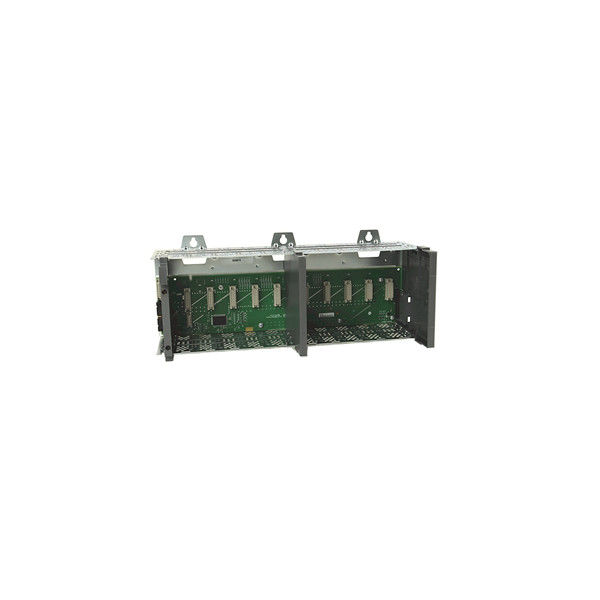

Obudowa we/wy SLC 500 Allen Bradley PLC 1746-A10 z 10 gniazdami

Obudowa Allen-Bradley 1746-A10 SLC 500 z 10 gniazdami ma wymiary 6,73 x 15,34 x 5,71 cala

1746-A10

1746-A10 to wyprodukowana przez firmę Allen-Bradley obudowa używana z platformą modułowych programowalnych sterowników logicznych (PLC) SLC 500.

W tym sprzęcie znajdują się obwody elektroniczne i gniazda połączeń, które rozprowadzają moc płyty montażowej do podłączonych modułów.Może pomieścić do dziesięciu (10) modułów SLC 500 bez zasilacza.Zasilacz ma osobne gniazdo do mocowania, znajdujące się w skrajnej lewej części sprzętu.Z tym sprzętem można używać wyłącznie zasilaczy SLC 500.

Obudowa SLC 500, taka jak 1746-A10, umożliwia podłączenie lub rozbudowę obudowy za pomocą kabla rozszerzającego 1746-C9 i 1746-C7.Można podłączyć do trzech (3) obudów SLC, co daje łącznie do 30 modułów SLC 500.Każda obudowa powinna mieć indywidualny zasilacz.

Podczas instalowania obudowy należy zapewnić prześwit montażowy 15,3 cm lub 6,0 cali dla górnej i dolnej przestrzeni, prześwit boczny 10,2 cm lub 4,0 cale.W przypadku montażu obok innej obudowy SLC należy zachować odstęp od 7,7 cm do 10,2 cm lub od 3,0 do 4,0 cali.

Podczas montażu obudowy użyj śrub M4 lub M5 i podkładek gwiaździstych.Przesuń obudowę i dokręć śruby, aby zablokować obudowę w miejscu montażu.Każda obudowa musi być odpowiednio uziemiona za pomocą szyny uziemiającej lub odpowiednio zaprojektowanego uziemienia centralnego.
