USA Allen Bradley PLC 1734-OB8S to moduł we/wy bezpieczeństwa POINT I/O

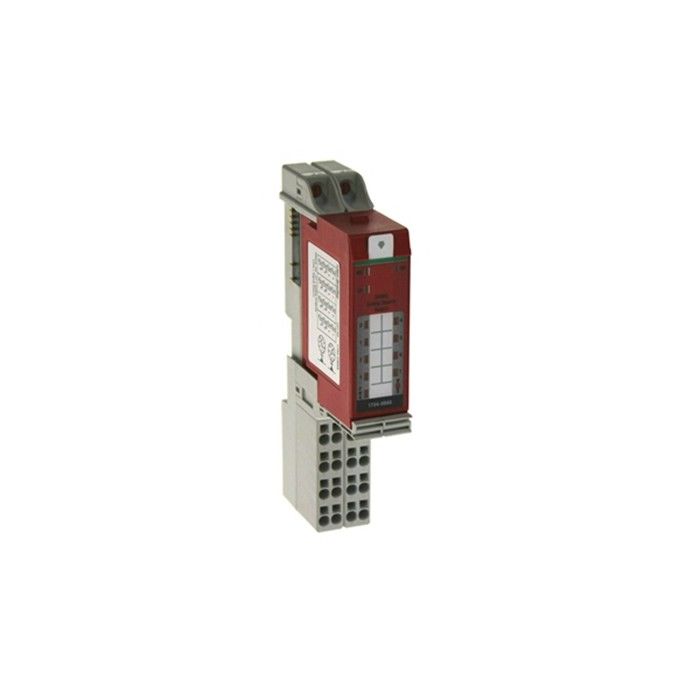

Allen-Bradley 1734-OB8S to moduł wejść/wyjść bezpieczeństwa POINT I/O

1734-OB8S

Moduł wyjść bezpieczeństwa Allen-Bradley 1734-OB8S POINT ma wyjścia półprzewodnikowe i występuje w 2 seriach (A i B). Posiada tryb dwukanałowy, który kontroluje nadmiarowość za pomocą 2 sygnałów wyjściowych.Seria Allen-Bradley 1734-OB8S ma osiem (8) wyjść zasilania prądem na moduł.Wyjście 1734-OB8S ma prąd wyjściowy 1 A na kanał.Jego szerokość impulsu wynosi 475 mikro/s, a okres impulsu wynosi 575 milisekund.Maksymalny limit pojemności pola na wyjście wynosi 950 nF.Jego spadek napięcia sięga 0,165 V, a prąd upływu wynosi co najwyżej 0,1 mA.1734-OB8S ma wykrywanie zwarć z kategorią wykrywania zwarć, wysokich, niskich i zwarć międzyobwodowych.Zwarcie jest zabezpieczone elektronicznie, a jego wyjście może agregować prąd o natężeniu 8A.

Czas reakcji 1734-OB8S wynosi do 6,2 milisekundy, a prąd magistrali punktowej sięga 190 mA.Jego rozpraszanie mocy wynosi maksymalnie 4,5 W i typowo 3,02 W.Jego rozpraszanie ciepła wynosi 15,38 BTU/godz.Jego napięcie izolacyjne wynosi 50 woltów ciągłych z podstawową izolacją między stroną polową a systemem.Nie ma izolacji między poszczególnymi kanałami.1734-OB8S był testowany pod napięciem 707 V DC przez 60 sekund.Charakteryzuje się napięciem roboczym szyny zasilającej wynoszącym nominalnie 24 wolty prądu stałego i zakresem napięcia od 19,2 do 28,8 woltów prądu stałego.Gdy nie ma obciążenia, prąd magistrali zasilającej wynosi 75 mA.Jest wyposażony w różne wskaźniki świetlne, 1 żółtą dla stanu blokady, 1 zielono-żółtą dla stanu zasilania i 8 wejść/wyjść dla kanału.1734-OB8S ma kategorię okablowania 2-na porty sygnałowe.Rozmiar okablowania i moment obrotowy listwy zaciskowej można określić tylko na podstawie zainstalowanej listwy zaciskowej.1734-OB8S ma wymiary 77 x 25 x 55 milimetrów.

1734-OB8S ma maksymalny prąd szyny zasilającej 50 mA, gdy nie ma podłączonego obciążenia.W przypadku obu serii Allen-Bradley 1734-OB8S temperatura robocza wynosi od -20 do 55 stopni Celsjusza, a temperatura przechowywania od -40 do 85 stopni Celsjusza.Ma wilgotność względną od 5 do 95% bez kondensacji, wibracje 5 G przy 500 Hz, wstrząsy robocze 30 G i bez działania 50 G. Spełnia następujące wymagania: SIL CL2, PLe, Kategoria 4. Ten moduł bezpieczeństwa jest zgodny ze sterownikami GuardLogix, Compact GuardLogix i SmartGuard.Jeśli jednak korzystasz z sieci Ethernet, narzędzie programistyczne GuardLogix i aplikacja Logix Designer najlepiej nadają się do konfigurowania modułu wyjść bezpieczeństwa 1734-OB8S POINT.Ten moduł wejść/wyjść bezpieczeństwa waży 2,2 uncji.
